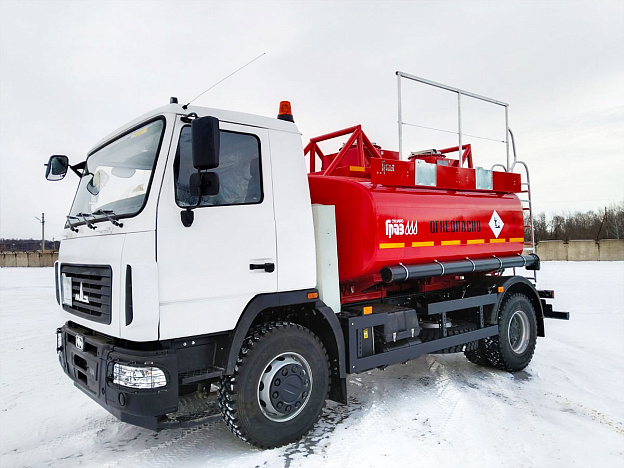

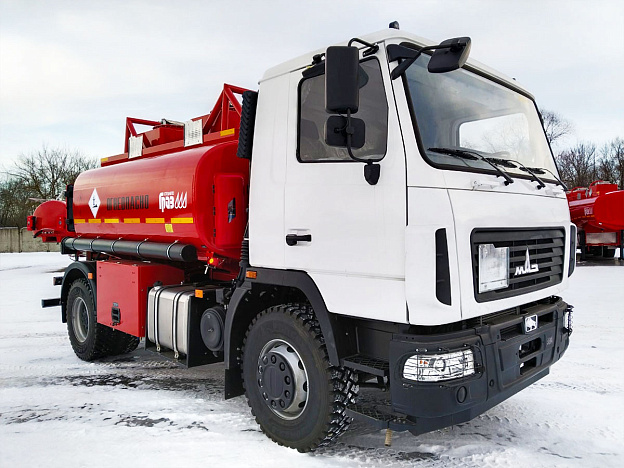

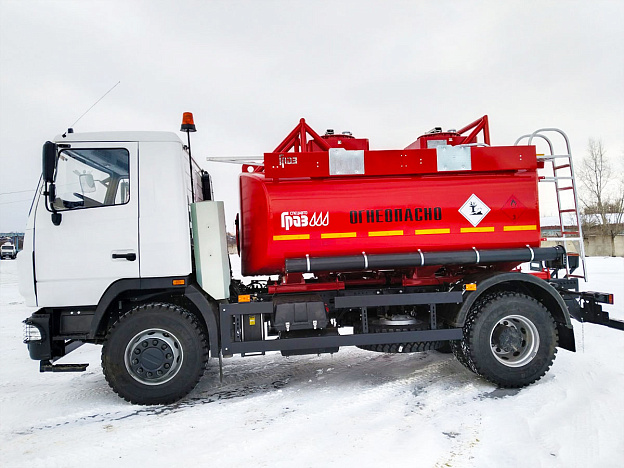

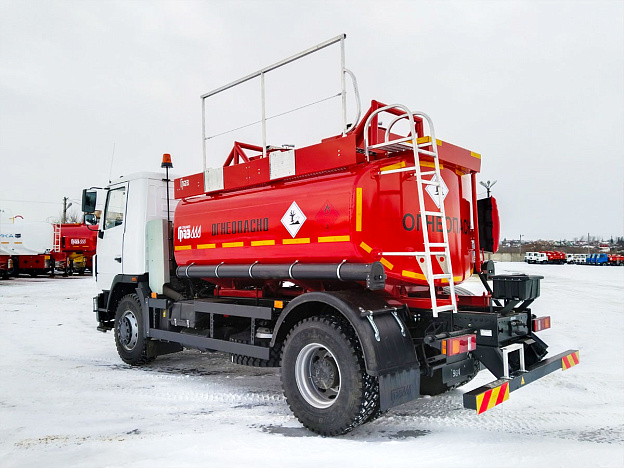

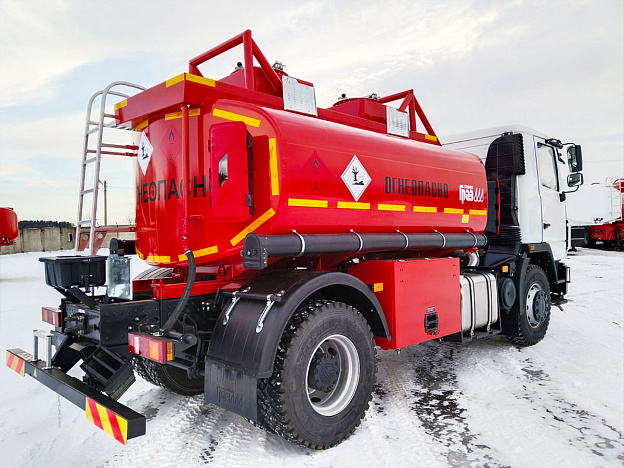

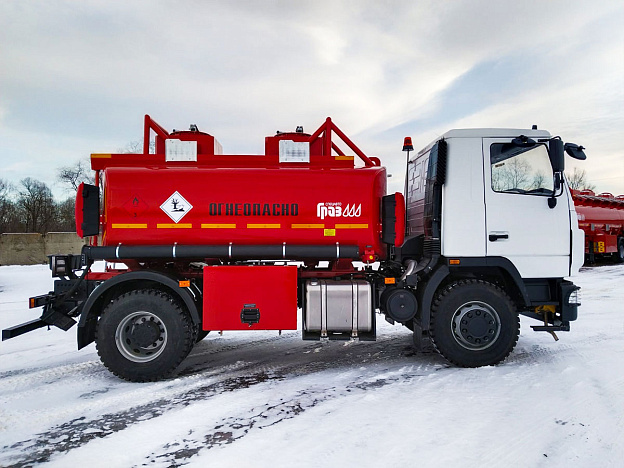

Автотопливозаправщик ГРАЗ 56133-10-52 10000 л на шасси МАЗ 5340С2 или МАЗ 534025 (ЕВРО 5) новый

Технические характеристики:

Модель

• Базовое шасси: МАЗ 5340C2 или МАЗ 534025
• Колесная формула: 4х2
• Двигатель: ЯМЗ-53653.10 или WP7.270E51
• КПП: ZF 9S1310TO или Fast Gear 9JS135TA
• Спальное место: да/нет

Весовые параметры и нагрузки

• Параметры расчитаны при плотности 0,86 т/м3
• Полная масса а/м, кг: 17370
  - на заднюю ось, кг: 10000
  - на переднюю ось, кг: 7370
• Снаряженная масса, кг: 9070

Цистерна

• Материал цистерны: Сталь 09Г2С
• Плотность груза: 0,8 т/м3
• Вместимость цистерны, л: 10000
• Количество отсеков: 1-4
• Счетчик, пистолет: Да
• Сечение цистерны: «чемодан», постоянное
• Цистерна установлена на ложементах, через которые крепится к раме шасси посредством стремянок
• Цистерна прошла испытание тестовым давлением 0,3 бар, рабочее давление – 0 бар

Комплектация:

• Донный клапан пневматический ДУ100 (Россия)

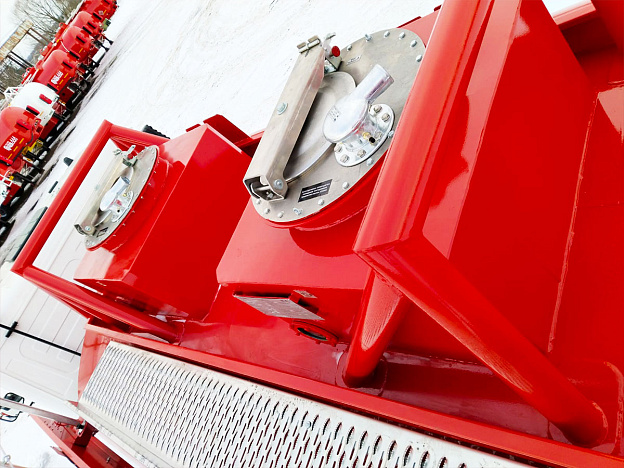

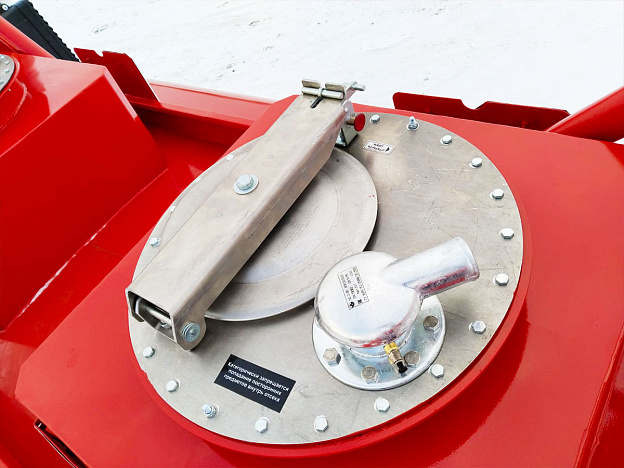

• Алюминиевые крышки горловин, крепление крышки болтовое, горловины выполнены в соответствии с ГОСТ 8.600 (с установкой мерного уголка внутри горловины)
• Дыхательный клапан с огнепреградителем УД2-80
• Насос СВН-80, привод от КОМ через карданный вал, включение КОМ из кабины шасси
• Композитные напорно-всасывающие рукава, шт: 2 (3 метра)
• Быстроразъемные соединения на рукавах и коммуникациях
• Пластиковые пеналы под рукава
• 2 огнетушителя ОП-6, пластиковые пеналы для огнетушителей
• Противооткатные упоры, шт: 2
• Экологический короб со сливными магистралями в задней части цистерны
• Площадка обслуживания из алюминиевого просечного листа со складным поручнем

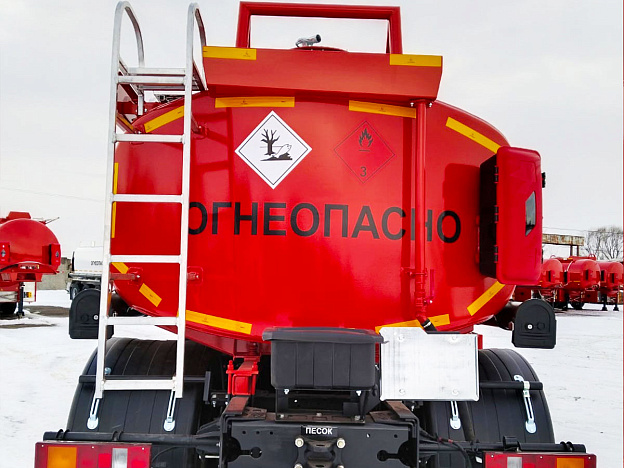

• Лестница алюминиевая в задней части цистерны со ступенями, исключающими скольжение
• Заднее защитное устройство по ГОСТ Р 50913-96
• Барабан с кабелем заземления 15м с намоткой и штифтом, ящик для песка

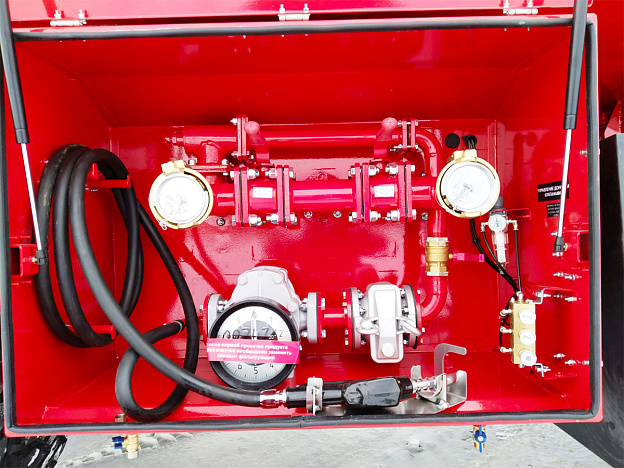

• Узел выдачи топлива (УВТ) расположен с правой стороны по ходу движения в технологическом закрываемом шкафу с возможностью пломбировки

Выполняемые функции УВТ

• Слив топлива самотеком (гравитационный)
• Слив топлива с помощью насоса
• Дозированная выдача топлива через счетчик-пистолет

Состав УВТ

• Сливные трубопроводы с шаровыми кранами ДУ-80 и БРС на концах
• Блок пневмоуправления донными клапанами
• Блок подготовки воздуха
• Фильтр, счетчик жидкости: ДД/ППО-40-0,6
• Раздаточный рукав, м: 4,5
• Кран раздаточный (пистолет)

Сопроводительная документация

• Паспорт Транспортного Средства (выписка из ЭПТС)
• Свидетельство о поверке цистерны (выписка из электронного документа)
• Одобрение Типа Транспортного Средства (ОТТС, заверенная производителем копия)
• Паспорт на счетчик жидкости с отметкой о проведенной поверке
• Сервисная книжка шасси. Сервисная книжка на оборудование
• Руководство по эксплуатации. Формуляр на Автотопливозаправщик
• Паспорта и прочая документация на комплектующие изделия

Дополнительные материалы:

Спецификация автотопливозаправщика ГРАЗ 56133-10-52 10000 л на шасси МАЗ 5340  (PDF, 377 КБ)
