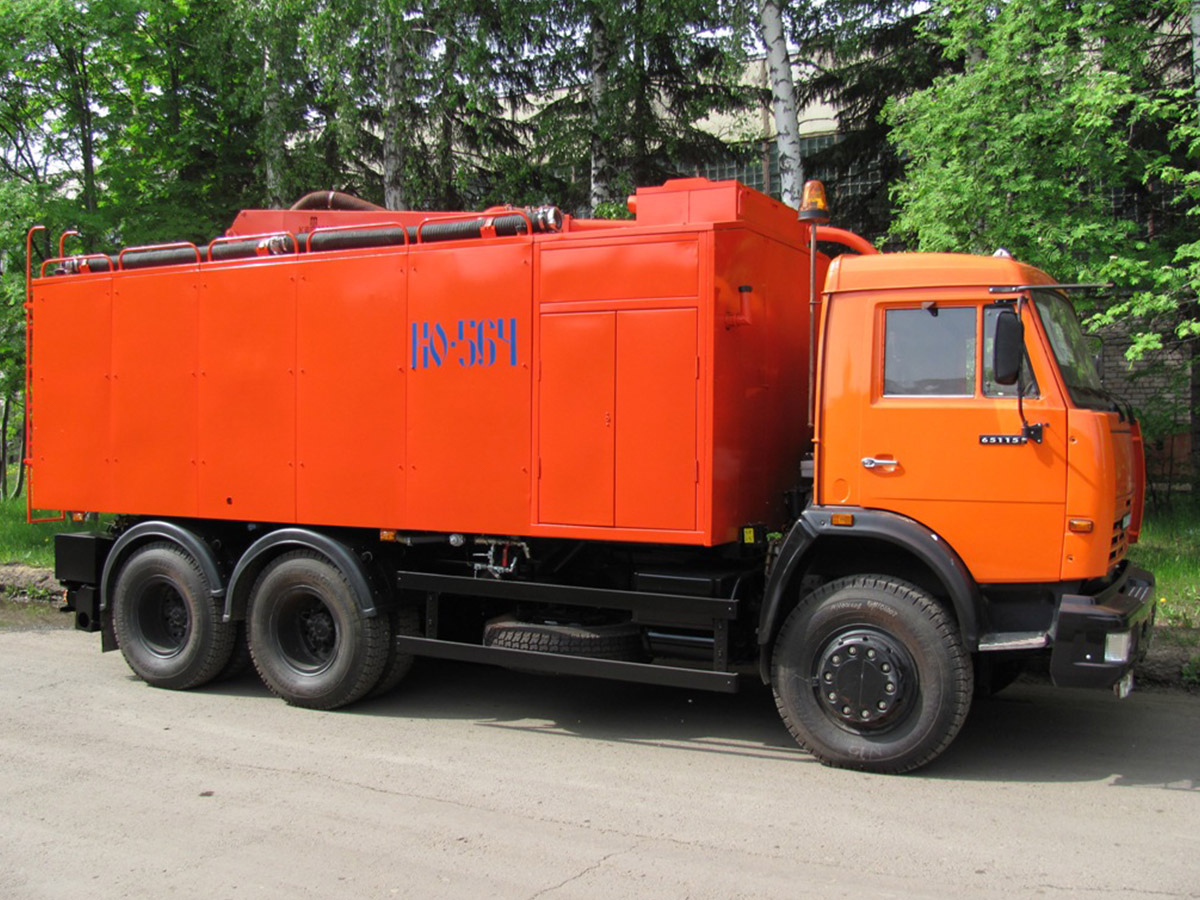

Каналопромывочная машина КО-564 на шасси КАМАЗ 65115 (ЕВРО 5) новый

Уникальная, не имеющая аналогов на российском рынке, комбинированная каналоочистительная машина КО-564 на шасси КАМАЗ-65115 предназначена для механизированной очистки трубопроводов городской ливневой и канализационной сетей от засоров, очистки заполненных канализационных колодцев, выгребных ям и отстойников от ила, песка и иных отложений и вывоза их к месту утилизации.

Каналоочистительная машина КО-564 может выполнять функции:

• Вакуумной машины (отсос жидких фракций из канализационных колодцев и отстойников)
• Илососной машины (размыв плотных иловых отложений и последующий их отсос из колодцев и отстойников)
• Каналопромывочной машины (профилактическая очистка водосточных и канализационных сетей, ликвидация аварий при засорах)
• Очистка водосточных и канализационных сетей от всех видов засоров и отложений может производиться:
  - струями воды низкого давления
  - струями воды высокого давления
  - сжатым воздухом с использованием эффекта пневмовзрыва

Только на машине КО-564 для удаления твердых отложений со стенок трубопроводов применяется метод пневмоимпульсной очистки, основанный на использовании энергии сжатого воздуха, создающей в трубопроводе импульсные воздействия на стенки, в результате которых твердые отложения разрушаются и отслаиваются от стенок труб в интервале обработки. Таким образом, восстанавливается сечение трубопроводов и повышается эффективность работы при очистке бытовой и промышленной канализации. Пневмоимпульсное оборудование может использоваться для обработки фильтров и прифильтровых зон водозаборных скважин как на стадии сооружения, так и в период их эксплуатации.

На машине КО-564 предусмотрен подогрев баков с технологической водой, цистерны для ила и отсека с оборудованием. Для сохранения тепла имеется специальная панель с термоизолирующим наполнителем. Это расширяет эксплуатационные возможности машины, так как обеспечена устойчивая работа механизмов даже при отрицательной температуре окружающего воздуха (до минус 20° С). Для удобства работы в темное время суток рабочее место оператора освещается специальной фарой.

Выгрузка ила осуществляется самосвальным способом. Остатки ила со стенок цистерны удаляются гидроразмывом. Этим обеспечена качественная, без механического вмешательства, выгрузка ила из цистерны.

Удачные конструктивные решения позволяют отделять от ила иловую воду, удалять ее из цистерны и транспортировать к месту утилизации только ил. Это повышает производительность труда, экономит горюче-смазочные материалы.

Качественное, многослойное лакокрасочное покрытие в сочетании со сплошными сварными швами предотвращает образование очагов коррозии и обеспечивает надежность и долговечность металлоконструкций. Высокопрочные рукава высокого давления, соответствующие европейскому стандарту DIN, исключают вероятность разрывов и протечек масла в местах соединений.

Технические характеристики:

Модель

• Базовое шасси: КАМАЗ 65115 6х4
• Максимальная скорость, км/ч: 90
• Температура эксплуатации, °С: от -10 до +40

Весовые параметры и нагрузки

• Полная масса а/м, кг: 25200
• Распределение полной массы, кг
  - на заднюю тележку: 19000
  - на переднюю ось: 6200
• Масса загружаемого в цистерну ила, кг: 9300

Двигатель

• Модель двигателя: КАМАЗ 740.705-300 или Cummins ISB6.7E5 300 (КАМАЗ 667.511-300) (Евро-5)
• Макс. полезный крутящий момент, Нм (кгсм): 1275 (128) или 1087 (111)
  - при частоте вращения коленчатого вала, об/мин: 1300
• Максимальная полезная мощность, кВт (л.с.): 221 (300) или 215 (292)
  - при частоте вращения коленчатого вала, об/мин: 1900 или 2500
• Рабочий объем, л: 11,76 или 6,7
• Расположение и число цилиндров: V-образное, 8 или рядное, 6
• Тип двигателя: дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха

 Габаритные размеры, мм

• Длина, мм: 7950
• Ширина, мм: 2550
• Высота, мм: 3500

Оборудование

• Вместимость цистерны, м³: 5,75
• Вместимость отсека для чистой воды, м³: 5,45
• Диаметр очищаемых труб, мм: 50-500
• Глубина очищаемых ям, м: 4-6
• Производительность вакуумного насоса, м3/ч: 720
• Разрежение, создаваемое вакуумным насосом, МПа, не менее: 0,08
• Длина рукава высокого давления, м: 100
• Максимальное давление воды подаваемое на размывочную головку, МПа: 10
• Производительность насоса высокого давления, м3/ч: 9
